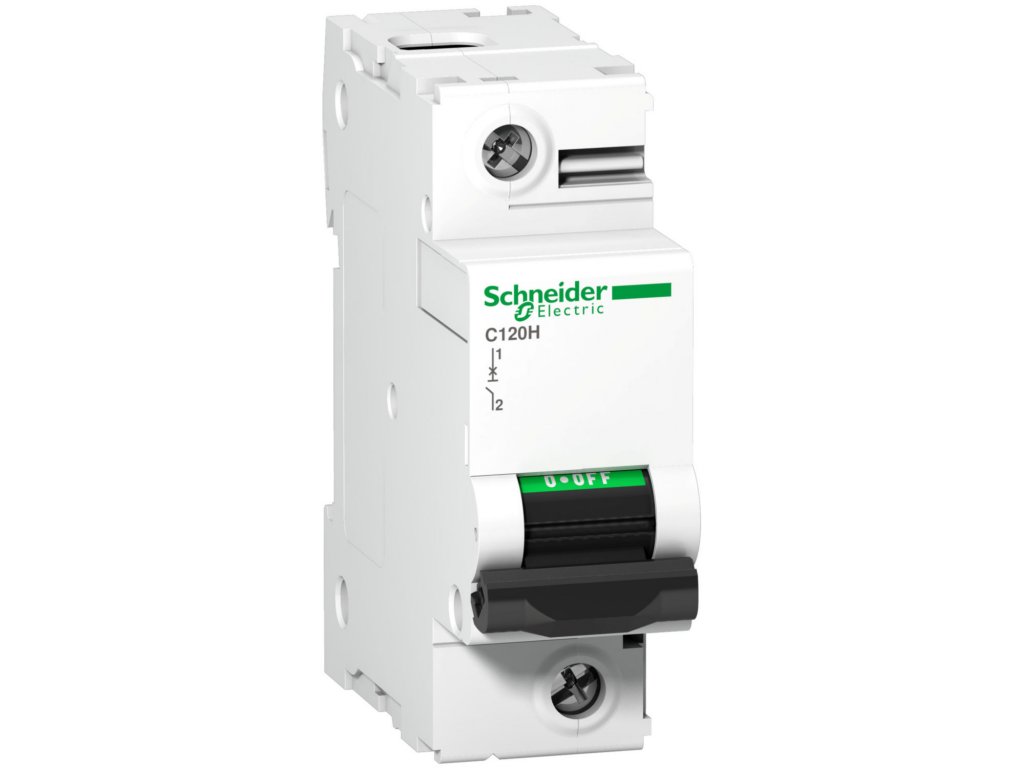

Jistič Schneider 80B/1 C120H A9N18402

Detailní popis produktu

Jistič Schneider 80B/1 C120H A9N18402

12 V DC, 30 kA Icu podle EN/IEC 60947-2 - 12 V AC 50/60 Hz, 15 kA Icu podle EN/IEC 60947-2 - <= 144 V DC, 15 kA Icu podle EN/IEC 60947-2 - 220...240 V AC 50/60 Hz, 15000 A Icn podle EN/IEC 60898-1 - 230...400 V AC 50/60 Hz, 30 kA Icu podle EN/IEC 60947-2 - 130 V AC 50/60 Hz, 4,5 kA Icu podle EN/IEC 60947-2 - 380...415 V AC 50/60 Hz IT, 20 kA Icu podle EN/IEC 60947-2 - 125 V DC.

Technické parametry

• Vypínací charakteristika: B
• Počet pólů celkem: 1
• Počet chráněných pólů: 2
• Jmenovitý proud: 80 A
• Jmenovité napětí: 415 V
• Jmenovité izolační napětí Ui: 500 V
• Měřitelná pevnost zkratového napětí Uimp: 6 kV
• Dimenzovaná vypínací schopnost Icn podle EN 60898 při 230 V: 15 kA
• Dimenzovaná vypínací schopnost Icn podle EN 60947-2 při 230 V: 15 kA
• Dimenzovaná vypínací schopnost Icn podle EN 60947-2 při 400 V: 4.5 kA
• Druh napětí: AC
• Frekvenční rozsah: 50 - 60 Hz
• Třída omezení energie: 3
• Kategorie přepětí: 4
• Stupeň znečištění: 3
• Možnost dalšího zařízení: Ano
• Šířka vyjádřená počtem modulárních jednotek: 1.5
• Montážní hloubka: 44 mm
• Stupeň krytí (IP): IP20
• Okolní teplota při provozu: 30 - 60 °C
• Připoj. vodič drát vícežilový: 1 - 35 mm²
• Připoj. vodič drát jednožilový: 1.5 - 50 mm²

Obsah balení

• Jistič Schneider 80B/1 C120H A9N18402
