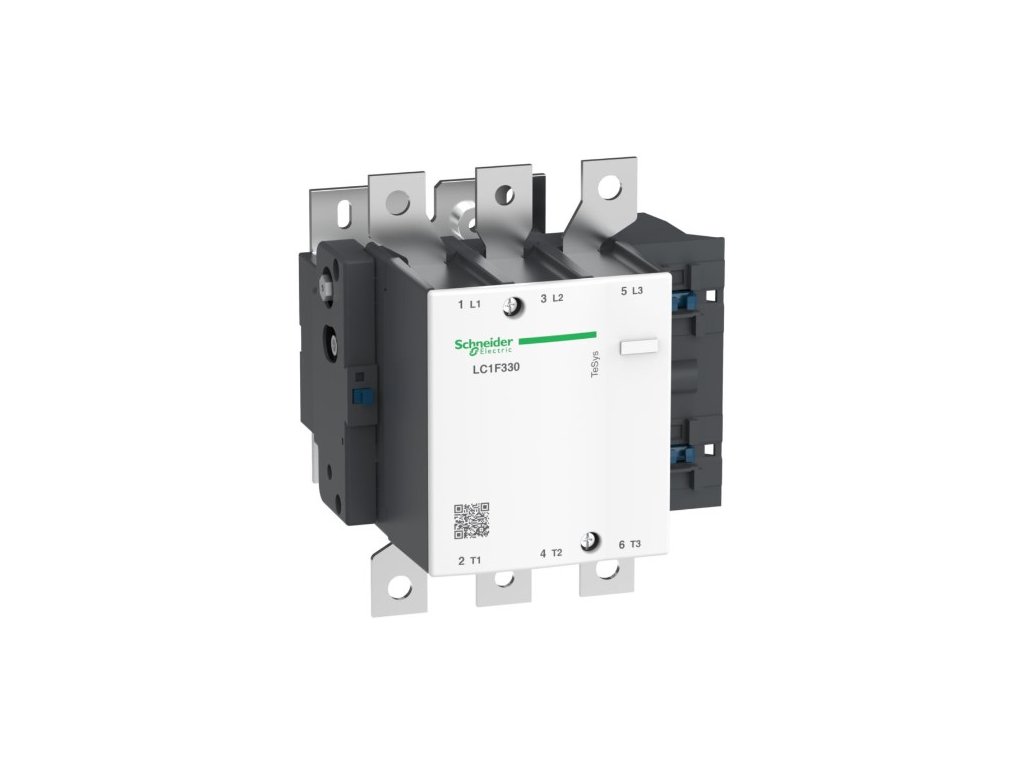

Stykač Schneider LC1F330 / bez cívky / 3 spínací kontakty / černá

Detailní popis produktu

Stykač Schneider LC1F330 / bez cívky / 3 spínací kontakty / černá

Stykač bez cívky pro pozdější výběr a instalaci poskytuje šroubové svorky pro tyče nebo kabely s oky. Pro vysoké provozní rychlosti do 2400 cyklů/hodin a prostředí až do 55 °C zajišťuje vysokou spolehlivost a odolnost. Díky zásuvce pro umístění vybraného cívky a velké nabídce doplňujících bloků a příslušenství usnadňuje instalaci a údržbu. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Parametry

• ŘadaTeSys
• Označení výrobku TeSys F
• Funkce stykač
• Označení přístroje LC1F
• Použití stykače
  • Ovládání motoru
  • Odporová zátěž
• Kategorie použití
  • AC-4
  • AC-3
  • AC-1
• Popis pólů 3P
• Složení sílových kontaktů pólu 3 Z[Ue]
• Jmenovité pracovní napětí
  • <= 1000 V AC 50/60 Hz
  • <= 460 V DC
• Jmenovitý pracovní proud
  • 400 A 40 °C) při <= 440 V AC AC-1
  • 330 A 55 °C) při <= 440 V AC AC-3
• Výkon motoru
  • 160 kW při 1000 V AC 50/60 Hz (AC-3)
  • 160 kW při 380...400 V AC 50/60 Hz (AC-3)
  • 180 kW při 415 V AC 50/60 Hz (AC-3)
  • 200 kW při 440 V AC 50/60 Hz (AC-3)
  • 200 kW při 500 V AC 50/60 Hz (AC-3)
  • 100 kW při 220...240 V AC 50/60 Hz (AC-3)
  • 220 kW při 660...690 V AC 50/60 Hz (AC-3)
  • 59 kW při 400 V AC 50/60 Hz (AC-4)
• Napětí ovládacího obvodu
  • 24 ... 1000 V AC 40...400 Hz s cívkou LX1 / LX9
    24 ... 460 V DC s cívkou LX4
    100...250 V AC 50/60 Hz s LXE cívkou
    100 ... 380 V DC s LXE cívkou
• Jmenovité impulzní výdržné napětí 8 kW
• Jmenovitý krátkodobý výdržný proud
  • 2650 A 40 °C - 10 s
    1800 A 40 °C - 30 s
    1300 A 40 °C - 1 min
    900 A 40 °C - 3 min
    750 A 40 °C - 10 min
• Maximální provozní rychlost 2400 cyk/h při <55 °C
• Provozní teplota -5 až 55 °C
• Teplota okolí pro uskladnění -60 až 80 °C
• Dovolená teplota okolního vzduchu -40 až 70 °C
• Mechanická robustnost
  • Vibrace stykač vypnut: 2 Gn, 5...300 Hz

  • Vibrace stykač sepnut: 5 Gn, 5...300 Hz

  • Rázy stykač vypnut: 6 Gn pro 1/2 sinusové vlny (11 ms)

  • Rázy stykač sepnut: 15 Gn pro 1/2 sinusové vlny (11 ms)
• Rozměry výrobku (V x Š x H) 20,6 x 21,3 x 21,9 cm
• Hmotnost výrobku 9,5 kg
• Hmotnost balení 10,5 kg

Obsah balení

• Stykač Schneider LC1F330 / bez cívky / 3 spínací kontakty / černá
