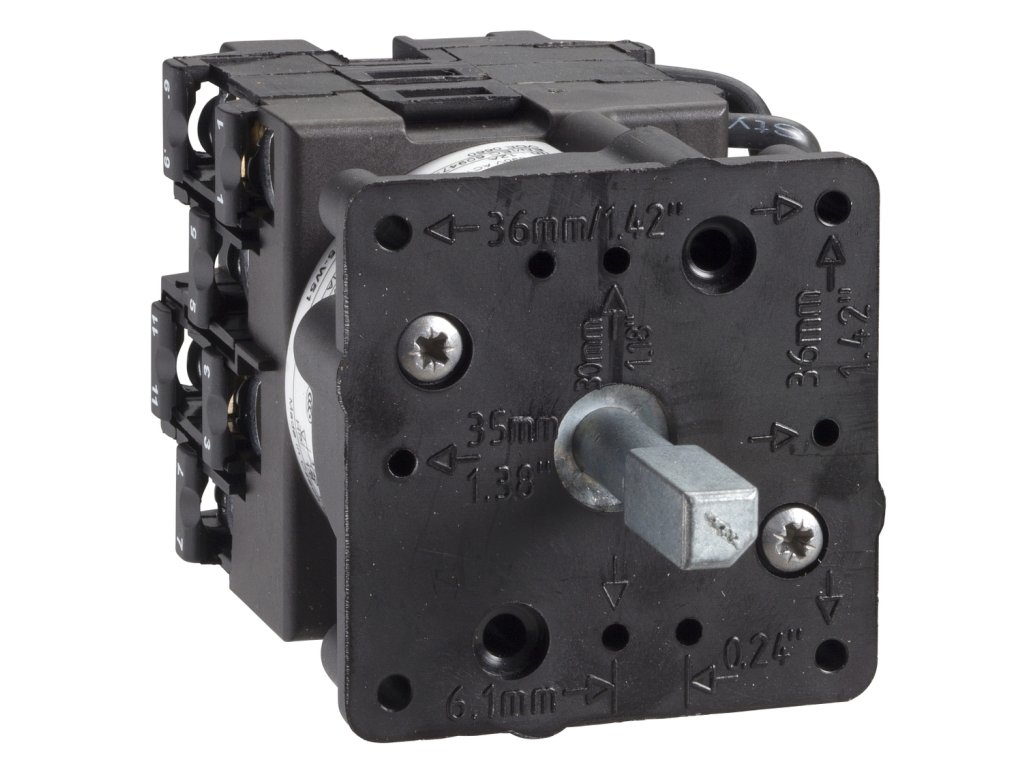

Tělo Schneider K1D012UL pro přepínač 2p / 30° / 12 A / šroubové připojení
Kód: K1D012ULDetailní popis produktu
Tělo Schneider K1D012UL pro přepínač 2p / 30° / 12 A / šroubové připojení
| výrobková řada |
Harmony K
|
|
|---|---|---|
| typ produktu nebo součásti |
Tělo vačkového spínače
|
|
| označení přístroje |
K1
|
|
| [Ith] jmenovitý tepelný proud |
12 A
|
|
| složení podsestavy |
Bloky kontaktů + montážní deska
|
|
| funkce vačkového spínače |
Přepínač
|
|
| poloha OFF |
Bez polohy OFF
|
|
| popis pólů |
2P
|
|
| spínací polohy |
Vpravo: 30°
Vlevo: 30° |
|
| montážní poloha |
Čelní
|
|
| upevnění |
Vícebodové
|
|
| materiál obruby |
Plast
|
| spínací úhel |
30 °
|
|
|---|---|---|
| [Ui] jmenovité izolační napětí |
690 V (stupeň znečištění 3) podle IEC 60947-1
|
|
| [Ithe] jmenovitý tepelný proud |
10 A
|
|
| jmen. prac. výkon (W) |
10500 W AC-21, 550...600 V 3 fáze podle IEC 947-3
1100 W AC-3, 230 V 3 fáze podle IEC 947-3 1500 W AC-23A, 230 V 3 fáze podle IEC 947-3 1500 W AC-3, 400 V 1 fáz. podle IEC 947-3 1500 W AC-3, 400 V 3 fáze podle IEC 947-3 1500 W AC-3, 500 V 3 fáze podle IEC 947-3 1500 W AC-3, 690 V 3 fáze podle IEC 947-3 2200 W AC-23A, 400 V 3 fáze podle IEC 947-3 2200 W AC-23A, 500 V 3 fáze podle IEC 947-3 2200 W AC-23A, 690 V 3 fáze podle IEC 947-3 4800 W AC-21, 230 V 3 fáze podle IEC 947-3 600 W AC-3, 230 V 1 fáz. podle IEC 947-3 8300 W AC-21, 400 V 3 fáze podle IEC 947-3 |
|
| [Ie] jmenovitý pracovní proud AC |
1,8 A při 690 V AC-3 3 fáze podle IEC 947-3
2,8 A při 500 V AC-3 3 fáze podle IEC 947-3 2,8 A při 690 V AC-23A 3 fáze podle IEC 947-3 3,3 A při 400 V AC-3 3 fáze podle IEC 947-3 3,8 A při 500 V AC-23A 3 fáze podle IEC 947-3 4,6 A při 230 V AC-3 3 fáze podle IEC 947-3 4,8 A při 400 V AC-23A 3 fáze podle IEC 947-3 5,6 A při 230 V AC-23A 3 fáze podle IEC 947-3 1 A při 500 V AC-15 podle IEC 947-5-1 2 A při 400 V AC-15 podle IEC 947-5-1 3 A při 230 V AC-15 podle IEC 947-5-1 |
|
| elektrická životnost |
1000000 cycles AC-15
1000000 cykly AC-21 500000 cycles AC-23 500000 cykly AC-3 |
|
| maximum operating rate |
2.5 cyc/mn AC-21
2.5 cyc/mn AC-23 2,5 cyk/min AC-3 8.333 cyc/mn AC-15 |
|
| zkratový proud |
10000 A
|
|
| zkratová ochrana |
16 A cartridge fuse, type gG
|
|
| [Uimp] jmenovité impulzní výdržné napětí |
4 kV in isolating function
6 kV podle IEC 947-1 |
|
| funkce kontaktu |
Závisle spínající
|
|
| nucené vypnutí |
Ano
|
|
| elektrické připojení |
Captive screw clamp terminals flexible, clamping capacity: 2 x 1.5 mm²
Captive screw clamp terminals solid, clamping capacity: 1 x 2.5 mm² |
|
| mechanická životnost |
1000000 cykly
|
|
| hmotnost přístroje |
0,126 kg
|
| standardy |
EN/IEC 60947-3 for power circuit
EN/IEC 60947-5-1 for control circuit CENELEC EN 50013 |
|
|---|---|---|
| certifikace výrobku |
CSA 240 V 1 hp 1 fáz.
CSA 240 V 3 hp 3 fáze 2 -pól(y) UL 240 V 1 hp 3 fáze UL 240 V 0,33 hp 1 fáz. 2 -pól(y) |
|
| stupeň ochrany |
TC
|
|
| provozní teplota |
-25…55 °C
|
|
| teplota okolí pro uskladnění |
-40…70 °C
|
|
| odolnost proti otřesům |
30 gn podle IEC 68-2-27
|
|
| odolnost proti vibracím |
5 gn (f = 10…150 Hz) podle IEC 68-2-6
|
|
| kategorie přepětí |
Třída II podle IEC 536
Třída II podle NF C 20-030 |
Obsah balení
- Tělo Schneider K1D012UL pro přepínač
Doplňkové parametry
| Kategorie: | Elektroinstalace a elektro materiál |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.2 kg |
| Stav: | Nový |
| Výrobce: | Schneider |
